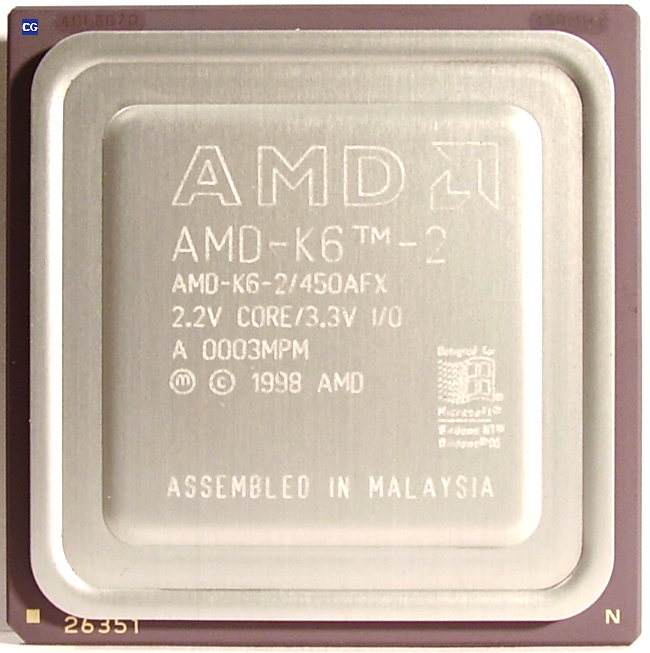

AMD K6 Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

AMD K6-2

Prozessor:

AMD-K6TM-2

OPN:

AMD-K6-2/450AFX

Revision:

A

Markteinführung:

26.02.1999

Marktsegment:

Desktop

Prozessortakt:

450 MHz

Bustakt:

100 MHz

Taktmultiplikator:

4,5

Gehäusenummer:

26351

Prozessortyp:

321-pin staggered Ceramic Pin Grid Array

Sockel:

Super 7

Low-Power Unterstützung:

Clock Control
   - Halt State
   - Stop Grant State
   - Stop Grant Inquire State
   - Stop Clock State

Kern-Spannung:

2,2 Volt ± 0,1 Volt

I/O-Spannung (min/normal/max):

3,135 Volt / 3,3 Volt / 3,6 Volt

Temperaturbereich (min - max):

0°C - 65°C

Verlustleistung (min/mid/normal/max):

4,0 Watt (Stop Clock Mode) / 4,44 Watt (Stop Grand Mode) / 11,3 Watt / 18,8 Watt



Mikroarchitektur:

K6 32 Bit
   - Advanced 6-Issue RISC86 superscalar Microarchitecture

Prozessorkern:

Chomper (CTX)

Modell:

Model 8

Fertigungstechnologie:

0,25 µm CMOS (Complementary Metal Oxide Semiconductor)

Transistoren:

9.300.000

Befehlssatzerweiterung:

3DNow! Technology, MMX (Multi Media Extensions)

Datenbusbreite:

64 Bit

Datenbreite:

32 Bit

Adressierbarer Speicher:

4 GB

Virtuelle Speichergröße:

64 TB

Koprozessor:

On-Chip integriert

Integrierte Komponenten:

64 KB Level1 Cache:

- 2-way set associative
- 32 KB separater Befehlscache zzgl. 20 KB predecode cache
- 32 KB separater dual-ported write-back Datencache
- MESI protocol support

Sechsstufige Pipeline
Zehn spezialisierte Ausführungseinheiten
   - 2 Integer Arithmetic-Logic Einheiten
   - 2 MMX Arithmetic-Logic Einheiten
   - 1 MMX/3DNow! Multiplikator
   - 1 3DNow! Arithmetic-Logic Einheit
   - 1 Fließkomma Einheit
   - 2 Lade/Speicher Einheiten
   - 1 Sprung Einheit
Mehrere komplexe x86-to-RISC86-Befehlsdekodierer
Cache Organisation und Management
   - Befehls Cache
   - Daten Cache
Speicher Management Register

Integrierte Funktionen:

Führt bis zu 6 RISC86 Befehle pro Takt aus
Zwei-Ebenen Sprungvorhersage
Out-of-order Ausführung
Spekulative Ausführung
Registerumbenennung
Befehlsvorkodierung
Datenweiterleitung

Multiprozessorunterstützung:

k. A.

Anmerkung:

Prozessoren mit Core-Stepping 12 verwenden den verbesserten K6-III-CPU-Kern jedoch ohne dessen Level-2-Cache
Der K6-2 ist mit der Super7 Plattform kompatibel die 100MHz FSB und AGP unterstützt

Standart PC

- Typ:
- Arbeitsspeicher:
- Festplattenlaufwerk:
- Diskettenlaufwerk:
- Optisches Laufwerk:
- Grafikkarte:
- Monitor:
- Betriebssystem:

AT-PC
128 MB PS/2 SIMM
10 GB
3 1/2”
40-fach CD-ROM
16 MB AGP
15” VGA
MS-Windows 98
