Intel 4004 Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

Intel 4004

Prozessor:

D4004

Markteinführung:

15.11.1971

Prozessortakt:

0,108 MHz bis 0,740 MHz

Prozessortyp:

16-pin Ceramic Dual Inline Package

Sockel:

DIP16

Spannung:

15 Volt ± 5%

Minimal/Maximal Temperaturbereich:

0°C - 70°C

Verlustleistung (Typisch/Maximal):

0,45 Watt / 0,63 Watt



Mikroarchitektur:

4 Bit

Fertigungstechnologie:

10,0 µm PMOS (Positive-channel silicon gate Metal Oxide Semiconductor)

Transistoren:

2.300

Befehle:

46

Interne Datenbusbreite:

4 Bit

Externe Datenbusbreite:

4 Bit

Adressbussbreite:

12 Bit

Adressierbarer Speicher:

640 Bytes RAM, 4096 Bytes ROM

Virtuelle Speichergröße:

nein

Koprozessor:

nein

Integrierte Komponenten:

3-Level Stapelspeicher

Integrierte Funktionen:

Binär und dezimal Arithmetik-Modes
Conditional branching
Jump to subroutine
Indirect fetching

Anmerkung:

Auch mit erweitertem Temperaturbereich von -40°C bis +85°C verfügbar

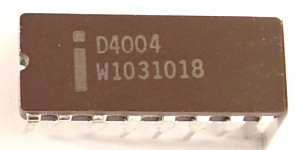

Pinbelegung und Prozessorabmessungen am Beispiel eines “16-pin side-brazed” CerDIP Prozessors



       4004 Prozessorfamilie:

       Intel 4004

National Semiconductor 4004
