National Semiconductor 8080 Mikroprozessor Spezifikationen

zurück

Prozessorfamilie:

National Semiconductor 8080

Prozessor:

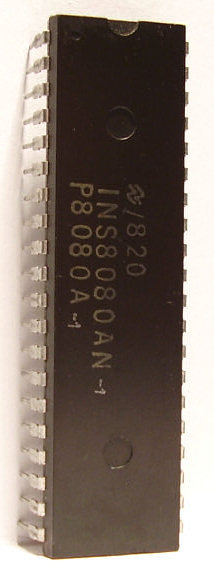

INS8080AN-1 / P8080A-1

Markteinführung:

k. A.

Prozessortakt:

3,125 MHz

Prozessortyp:

40-pin Plastic Dual Inline Package

Sockel:

DIP40

Low-Power Untersützung:

nein

Kern-Spannung:

5 Volt ± 5%

I/O-Spannung:

12 Volt ± 5% (-5 Volt ± 5%)

Minimal/Maximal Temperaturbereich:

0°C - 70°C

Verlustleistung (Typisch/Maximal):

k. A.



Mikroarchitektur:

8 Bit

Fertigungstechnologie:

6,0 µm NMOS (Negative-channel silicon gate Metal Oxide Semiconductor)

Transistoren:

6.000

Befehle:

111

Interne Datenbusbreite:

8 Bit multiplexed

Externe Datenbusbreite:

8 Bit multiplexed

Adressbussbreite:

16 Bit multiplexed

Adressierbarer Speicher:

64 KB

Virtuelle Speichergröße:

nein

Koprozessor:

nein

Integrierte Komponenten:

16 Bit Program-Counter
16 Bit Stack-Pointer mit jeweils 256 direkt adressierbaren I/O Ports

Integrierte Funktionen:

Binär und dezimal Arithmetik

Anmerkung:

Das 40-Pin Design der CPU ermöglichte einen
- 16 Bit Adressbus
- 8 Bit Datenbus
- 64 KB Speicheradressraum
Softwarekompatibel zum 8008 da der gleiche Befehlssatz verwendet wurde

Pinbelegung und Prozessorabmessungen am Beispiel eines “40-pin side-brazed” CerDIP Prozessors
