NexGen RISC86 Prozessoren

11 CPUs gelistet
5 CPUs abgebildet

Markteinführung der NexGen RISC86 Prozessoren war im März 1994. Diese Prozessoren können aufgrund der RISC-Architektur nur auf speziell diesen CPU-Typ unterstützenden Hauptplatinen eingesetzt werden. Die Schnittstelle zum Mainboard bildet ein NexGen-Sockel mit 463 Löchern zur Aufnahme der Anschlußkontakte der NexGen Prozessoren.


Eckdaten:

3.500.000 Transistoren
0,5 µm / 0,44 µm CMOS Fertigungstechnologie
superscalare Architektur
(2 Befehle können je Takt gleichzeitig ausgeführt werden)
“F”-Version mit integrierter FPU
MMU
(Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
On-Chip L2 Cache-Controller
Verwendung des Performance Rating

NexGen Nx586

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
?? MHz
?? MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

Prozessor ohne Taktangabe

NexGen Nx586-P75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
70 MHz
35 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

NexGen Nx586-P80

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
75 MHz
37,5 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

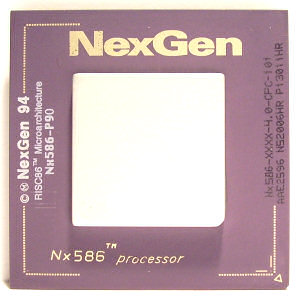

NexGen Nx586-P90

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
84 MHz
42,0 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

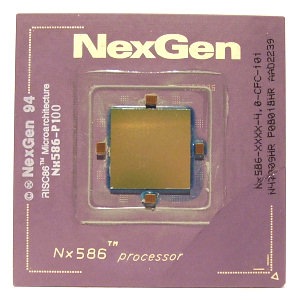

NexGen Nx586-P100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
93 MHz
46,5 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

NexGen Nx586-P100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
93 MHz
46,5 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

NexGen Nx586-P110

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
102 MHz
51,0 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,5 µm

NexGen Nx586-P120

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
111 MHz
55,5 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,44µm

NexGen Nx586-P133

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
120 MHz
60 MHz
x 2,0 (fix)
nein
64 Bit
32 KB (16/16)
3.500.000
CMOS 0,44µm

NexGen Nx586 PF

Eckdaten:

4.200.000 Transistoren
0,44 µm CMOS Fertigungstechnologie
superscalare Architektur
(2 Befehle können je Takt gleichzeitig ausgeführt werden)
“F”-Version mit integrierter FPU
MMU
(Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
On-Chip L2 Cache-Controller
Verwendung des Performance Rating

NexGen Nx586 PF100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
93 MHz
46,5 MHz
x 2,0 (fix)
ja
64 Bit
32 KB (16/16)
4.200.000
CMOS 0,44 µm

NexGen Nx586 PF110

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:

463-Pin CPGA
NexGen
102 MHz
51,0 MHz
x 2,0 (fix)
ja
64 Bit
32 KB (16/16)
4.200.000
CMOS 0,44 µm
