UMC 486er Prozessoren

17 CPUs gelistet
10 CPUs abgebildet

Markteinführung der United Microelectronics Corporation 486 Prozessoren war im August 1994. Der 486er nutzte als Schnittstelle zum Mainboard bei Markteinführung den Sockel 1, später auch den Sockel 2 bzw. den Sockel 3.

UMC 486DX Prozessoren

Eckdaten:

1.200.000 Transistoren
0,60 µm CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
Floating-Point-Unit (Fließkomma-Einheit / Koprozessor)
8 KB L1 Cache
unterstützt bis zu 4 GB Speicher

Green CPU  U5D-Super25

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
25 MHz
25 MHz
nein
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

Green CPU  U5D-Super33

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
33 MHz
33 MHz
nein
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

Green CPU  USD-Super40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
40 MHz
40 MHz
nein
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

Green CPU  U5DX 486-33

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
33 MHz
33 MHz
nein
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

Green CPU  U5DX 486-40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
40 MHz
40 MHz
nein
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

UMC 486DX2 Prozessoren

Eckdaten:

1.200.000 Transistoren
0,60 µm CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
Floating-Point-Unit (Fließkomma-Einheit / Koprozessor)
8 KB L1 Cache
unterstützt bis zu 4 GB Speicher

Green CPU  U486DX2

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA


2
32 Bit
8 KB
ja
1.200.000
CMOS 0,6 µm
5 Volt

UMC 486SX Prozessoren

Eckdaten:

1.200.000 Transistoren
0,60 µm CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
8 KB L1 Cache
unterstützt bis zu 4 GB Speicher

Green CPU  U5S-Super25

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
25 MHz
25 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

Green CPU  U5S-Super33

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
33 MHz
33 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

13200070009

Green CPU  U5S-Super33/40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
33/40 MHz
33/40 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

Green CPU  U5S-Super40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
40 MHz
40 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

13200070009

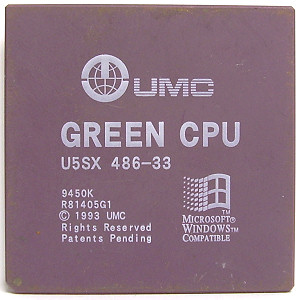

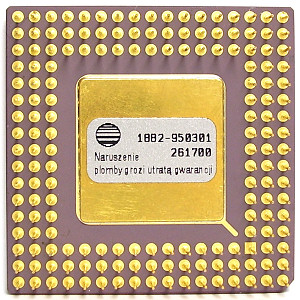

Green CPU  U5SX 486-33

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
33 MHz
33 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

mit Microsoft Windows Compatible Logo

Green CPU  U5SX 486-33F

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

208-Pin PQFP
33 MHz
33 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

mit Microsoft Windows Compatible Logo

Green CPU  U5SX 486-33F /40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

208-Pin PQFP
33/40 MHz
33/40 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

13200060010

CPU auf 168-Pin Adapter für Sockel 3
mit Microsoft Windows Compatible Logo

Green CPU  U5SX 486-40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
40 MHz
40 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

13200070009

mit Microsoft Windows Compatible Logo

U5SX 486-A

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
?? MHz
?? MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

mit Microsoft Windows Compatible Logo

U5SX 486-A

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

208-Pin PQFP
?? MHz
?? MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm
5 Volt

13200120009

CPU auf 168-Pin Adapter für Sockel 3
mit Microsoft Windows Compatible Logo

U5SX 486-E40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:

208-Pin PQFP
40 MHz
40 MHz
nein
32 Bit
8 KB
nein
1.200.200
CMOS 0,6 µm


15100220009

Microsoft Windows Compatible Logo
