STMicroelectronics 486er Prozessoren

20 CPUs gelistet
20 CPUs abgebildet

Markteinführung der (It´s) STMicroelectronics 486 Prozessoren war im September 1993. Die 486er nutzen als Schnittstelle zum Mainboard bei Markteinführung den Sockel 1, später auch den Sockel 2 bzw. den Sockel 3.

It´s ST 486DX Prozessoren

Eckdaten:

1.100.000 Transistoren
CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
8 KB Level1 Cache
Floating-Point-Unit
(Fließkomma-Einheit / Koprozessor)
unterstützt bis zu 4 GB Speicher

It´s ST 486DX-33

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
33 MHz
33 MHz
nein
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

15200215012

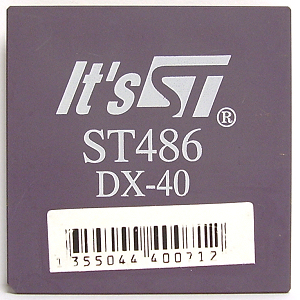

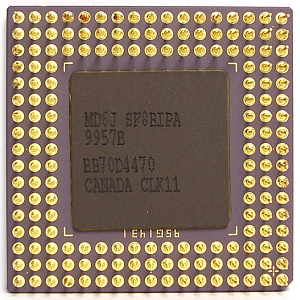

It´s ST 486DX-40

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
40 MHz
40 MHz
nein
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX-50

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
2/3
50 MHz
50 MHz
nein
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX2 Prozessoren

Eckdaten:

1.100.000 Transistoren
CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
8 KB Level1 Cache
Floating-Point-Unit
(Fließkomma-Einheit / Koprozessor)
unterstützt bis zu 4 GB Speicher

It´s ST 486DX2-40

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
40 MHz
20 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX2-50

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
50 MHz
25 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX2-50

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
50 MHz
25 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

15100550013

Sehr seltener ST486DX2-50GS

It´s ST 486DX2-66

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
66 MHz
33 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX2-66

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
66 MHz
33 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

It´s ST 486DX2-66

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
66 MHz
33 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

geöffnete CPU

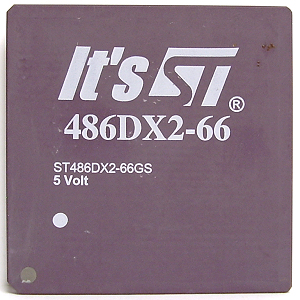

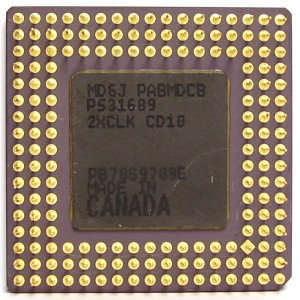

It´s ST 486DX2-66

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
66 MHz
33 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

ST486DX2-66GS

It´s ST 486DX2-66

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
66 MHz
33 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

ST486DX2-66GS
Heatsink Required

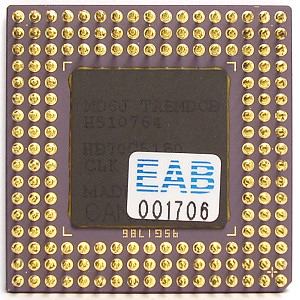

It´s ST 486DX2-80

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
80 MHz
40 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

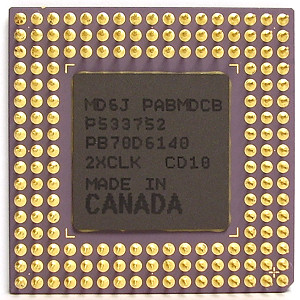

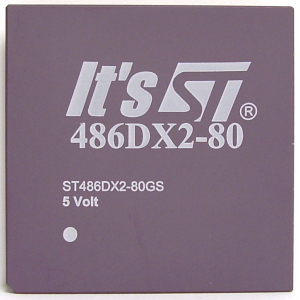

It´s ST 486DX2-80

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
80 MHz
40 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

ST486DX2-80GS

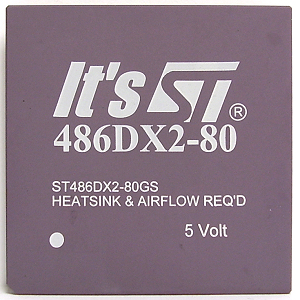

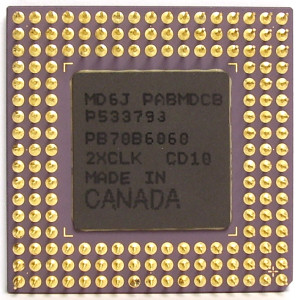

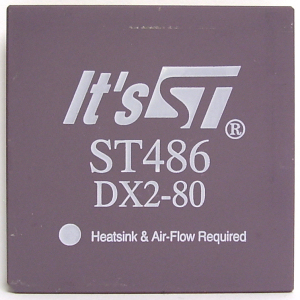

It´s ST 486DX2-80

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
1/2/3
80 MHz
40 MHz
x 2
ja
32 Bit
8 KB
1.100.000
CMOS
5 Volt

ST486DX2-80GS
Heatsink & Airflow Required

It´s ST 486DX4 Prozessoren

Eckdaten:

1.100.000 Transistoren
CMOS Fertigungstechnologie
32 Bit CPU
(interner-/externer-/adress-bus jeweils 32 Bit)
MMU (Memory Management Unit)
8 KB Level1 Cache
Floating-Point-Unit
(Fließkomma-Einheit / Koprozessor)
unterstützt bis zu 4 GB Speicher

It´s ST 486DX4-75

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
75 MHz
25 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V75HS mit Windows 95 Logo

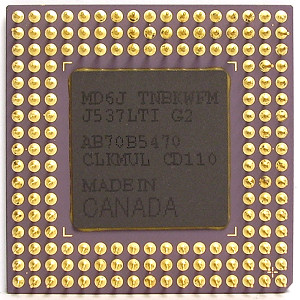

It´s ST 486DX4-100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V10HS mit Windows 95 Logo

It´s ST 486DX4-100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V10HS ohne Windows 95 Logo

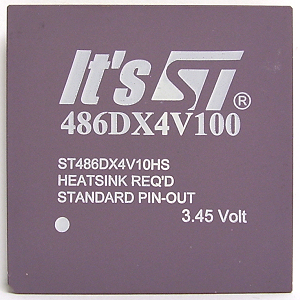

It´s ST 486DX4V100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V10HS mit Windows 95 Logo

It´s ST 486DX4V100

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V10HS ohne Windows 95 Logo

It´s ST 486DX4V120

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
FPU:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

168-Pin CPGA
3
120 MHz
40 MHz
x 3
ja
32 Bit
8 KB
1.100.000
CMOS
3,45 Volt

ST486DX4V12HS ohne Windows 95 Logo
