Die Markteinführung des AMD K8 Athlon 64 mit 64-Bit Mikroarchitektur war am 23.09.2003. Verkaufsstart für die Sockel 939 Athlon 64 dieser Seite war am 01.06.2004. Der Athlon 64, ist die Desktopvariante des für Server konzipierten Opteron. Er wurde aufgrund seiner moderaten Herstellungskosten bei guter Performance vorrangig in Mittelklasse PCs, zu Beginn seines Produktionszeitraums auch in High-End Systeme eingebaut und unterstützt sowohl 32- als auch 64-Bit Betriebssysteme und Software zu 100%.
AMD Athlon 64 “Clawhammer (Revision SH-CG)”
|
|
|
|
|
K8 Mikroarchitektur
69.000.000 / 105.900.000 Transistoren
130 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE und SSE2
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB / 1024 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
 |
|
 |
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Clawhammer
SH-CG
CAAZC
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
52/2004
|
|
|
|
|
OPN: ADA3500DEP4AS
|
|
|
|
AMD Athlon 64 3800+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Clawhammer
SH-CG
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
|
|
|
|
|
OPN: ADA3800DEP4AS
|
|
|
|
AMD Athlon 64 4000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Clawhammer
SH-CG
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
1024 KB
105.900.000
130 nm SOI
|
|
|
|
|
OPN: ADA4000DEP5AS
|
|
|
|
|
AMD Athlon 64 “NewCastle (Revision CG)”
|
|
|
|
|
K8 Mikroarchitektur
69.000.000 Transistoren
130 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE und SSE2
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAEC
939
1800 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
39/2004
|
|
|
|
|
OPN: ADA3000DEP4AW
|
|
|
|

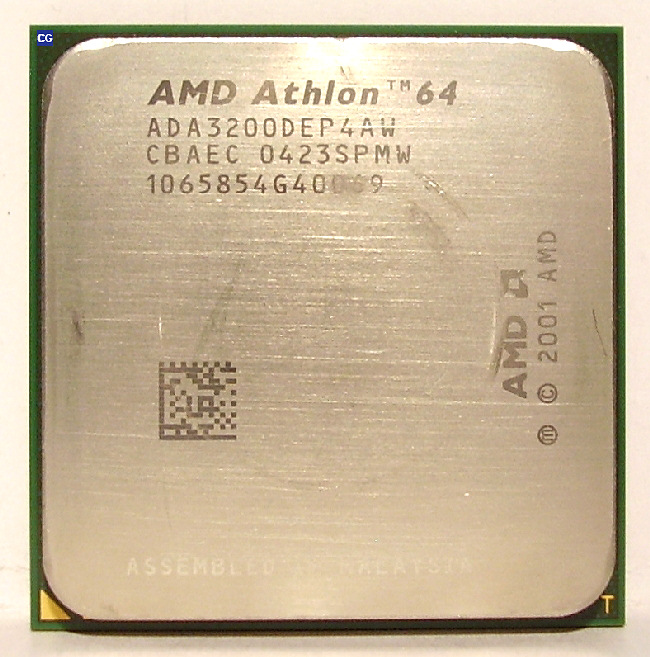

AMD Athlon 64 3200+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAEC
939
2000 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
23/2004
|
|
|
|
|
OPN: ADA3200DEP4AW
|
|
|
|

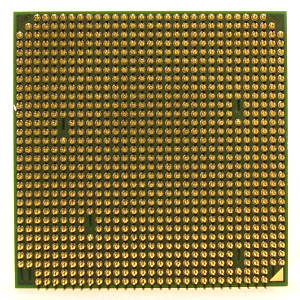

AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAXC
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
33/2004
|
|
|
|
|
OPN: ADA3500DEP4AW
mit neuerem Stepping
|
|
|
|
AMD Athlon 64 3700+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAEC
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
39/2004
|
|
|
|
|
OPN: ADA3700DEP4AW
|
|
|
|
AMD Athlon 64 3800+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAEC
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
27/2004
|
|
|
|
|
OPN: ADA3800DEP4AW
|
|
|
|
|
|
|
AMD Athlon 64 “NewCastle (Revision CG)”
|
|
|
|
|
K8 Mikroarchitektur
69.000.000 Transistoren
130 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s)
3DNow! Technologie, MMX, SSE und SSE2
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|

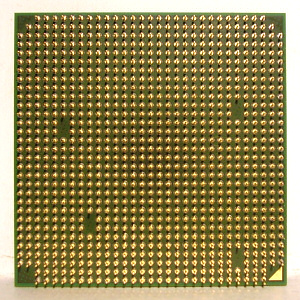

AMD Athlon 64 3400+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
CBAEC
939
2200 MHz
800 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
52/2004
|
|
|
|
|
OPN: ADA3400DEP4AW
|
|
|
|
|
|
|
AMD Athlon 64 “NewCastle (Revision CG)”
|
|
|
|
|
K8 Mikroarchitektur
69.000.000 Transistoren
130 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s)
3DNow! Technologie, MMX, SSE und SSE2
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|

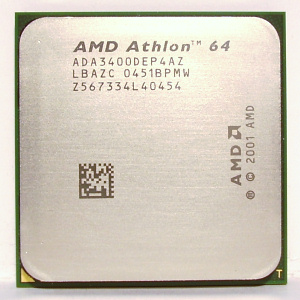

AMD Athlon 64 3400+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
NewCastle
CG
LBAZC
939
2200 MHz
800 MHz HT
64 Bit
128 KB (64/64)
512 KB
69.000.000
130 nm SOI
51/2004
|
|
|
|
|
OPN: ADA3400DEP4AZ
|
|
|
|
|
|
|
AMD Athlon 64 “Winchester (Revision DH-D0)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE und SSE2
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|

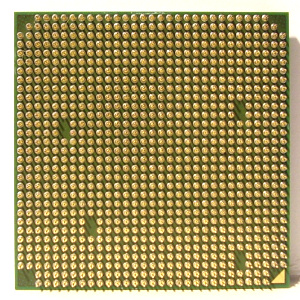

AMD Athlon 64 3000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Winchester
DH-D0
LBBID
939
1800 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
09/2005
|
|
|
|
|
OPN: ADA3000DIK4BI
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Winchester
DH-D0
CBBHD
939
2000 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
44/2004
|
|
|
|
|
OPN: ADA3200DIK4BI
|
|
|
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Winchester
DH-D0
CBBFD
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
41/2004
|
|
|
|
|
OPN: ADA3500DIK4BI
|
|
|
|
|
|
|
AMD Athlon 64 “San Diego (Revision SH-E4)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB / 1024 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
San Diego
SH-E4
CBBID
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
08/2006
|
|
|
|
|
OPN: ADA3500DAA4BN
|
|
|
|
AMD Athlon 64 3700+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
San Diego
SH-E4
KAB2E
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
1024 KB
114.000.000
90 nm SOI
44/2005
|
|
|
|
|
OPN: ADA3700DAA5BN
|
|
|
|

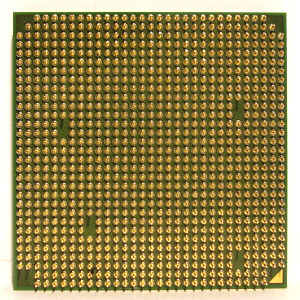

AMD Athlon 64 4000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
San Diego
SH-E4
CABHE
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
1024 KB
114.000.000
90 nm SOI
18/2005
|
|
|
|
|
OPN: ADA4000DAA5BN
|
|
|
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E3)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E3
LBBLE
939
1800 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
16/2005
|
|
|
|
|
OPN: ADA3000DAA4BP
|
|
|
|

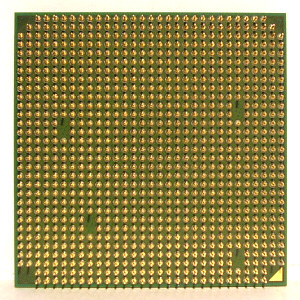

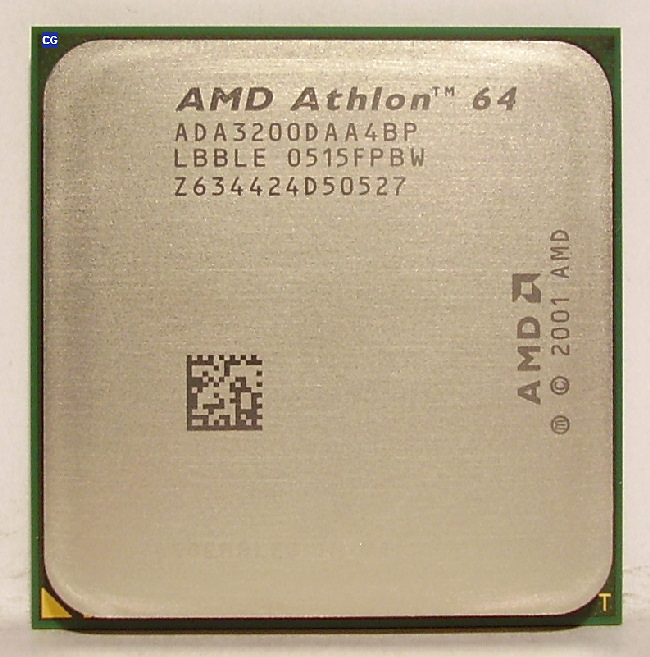

AMD Athlon 64 3200+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E3
LBBLE
939
2000 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
15/2005
|
|
|
|
|
OPN: ADA3200DAA4BP
|
|
|
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E3
LBBLE
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
36/2005
|
|
|
|
|
OPN: ADA3500DAA4BP
|
|
|
|
AMD Athlon 64 3800+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E3
LBBLE
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
44/2005
|
|
|
|
|
OPN: ADA3800DAA4BP
|
|
|
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E6)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E6
NBBWE
939
1800 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
02/2006
|
|
|
|
|
OPN: ADA3000DAA4BW
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E6
LBBWE
939
2000 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
24/2006
|
|
|
|
|
OPN: ADA3200DAA4BW
|
|
|
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E6
LBBWE
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
35/2005
|
|
|
|
|
OPN: ADA3500DAA4BW
|
|
|
|
AMD Athlon 64 3800+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E6
LBBWE
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
26/2005
|
|
|
|
|
OPN: ADA3800DAA4BW
|
|
|
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E6)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E6
NBBWE
939
2200 MHz
800 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
12/2006
|
|
|
|
|
OPN: ADA3400DAA4BY
|
|
|
|
|
|
|
AMD Athlon 64 “Venice (Revision DH-E3)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 800 MHz (1600 MT/s / 3,2 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3400+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Venice
DH-E3
939
2200 MHz
800 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
|
|
|
|
|
OPN: ADA3400DAA4BZ
|
|
|
|
|
AMD Athlon 64 “San Diego (Revision E6)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
1024 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|

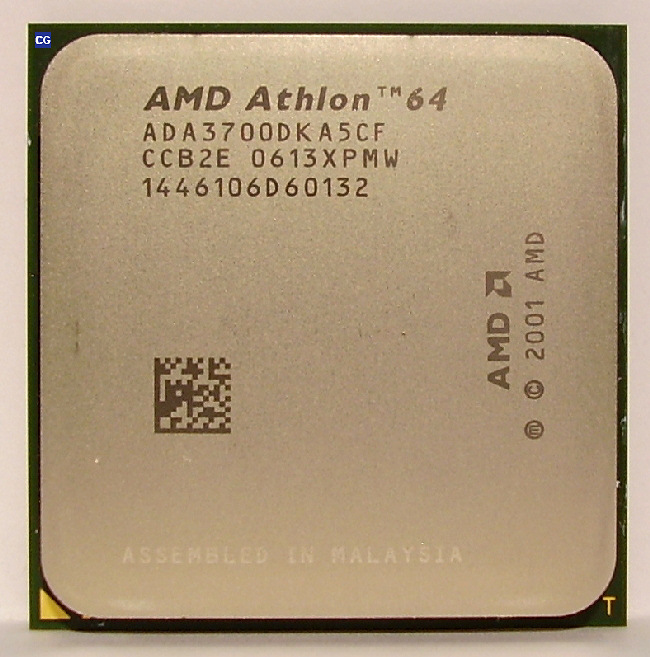

AMD Athlon 64 3700+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
San Diego
E6
CCB2E
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
1024 KB
114.000.000
90 nm SOI
13/2006
|
|
|
|
|
OPN: ADA3700DKA5CF
|
|
|
|
AMD Athlon 64 4000+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
San Diego
E6
LCBBE
939
2400 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
1024 KB
114.000.000
90 nm SOI
41/2006
|
|
|
|
|
OPN: ADA4000DKA5CF
|
|
|
|
|
|
|
AMD Athlon 64 “Manchester (Revision E4)”
|
|
|
|
|
K8 Mikroarchitektur
114.000.000 Transistoren
90 nm SOI Fertigungsprozess
AMD64 Technologie
HyperTransport Technologie mit 1000 MHz (2000 MT/s / 4,0 GB/s)
3DNow! Technologie, MMX, SSE, SSE2 und SSE3
unterstützt NX-Bit und CoolnQuiet
128 KB L1 Cache (jeweils 64 KB Befehls- und Daten-Cache)
512 KB L2 Cache
kann bis zu 262.114 GB Speicher adressieren
Dual-Channel Speicherbus
Verwendung des Performance Rating Ordering Information / AMD K8 Gesamtübersicht
|
|
|
|
|
|
AMD Athlon 64 3200+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Manchester
E4
CDBFE
939
2000 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
24/2006
|
|
|
|
|
OPN: ADA3200DKA4CG
|
|
|
|
AMD Athlon 64 3500+
|
|
|
|
CPU-Typ:
Kern:
Revision:
Stepping:
Sockel:
CPU-Takt:
Systemtakt:
Busbreite:
L1 Cache:
L2 Cache:
Transistoren:
Fertigungsprozess:
Produktionsdatum:
|
|
|
|
939-Pin LOµPGA
Manchester
E4
CDBHE
939
2200 MHz
1000 MHz HT
64 Bit
128 KB (64/64)
512 KB
114.000.000
90 nm SOI
37/2005
|
|
|
|
|

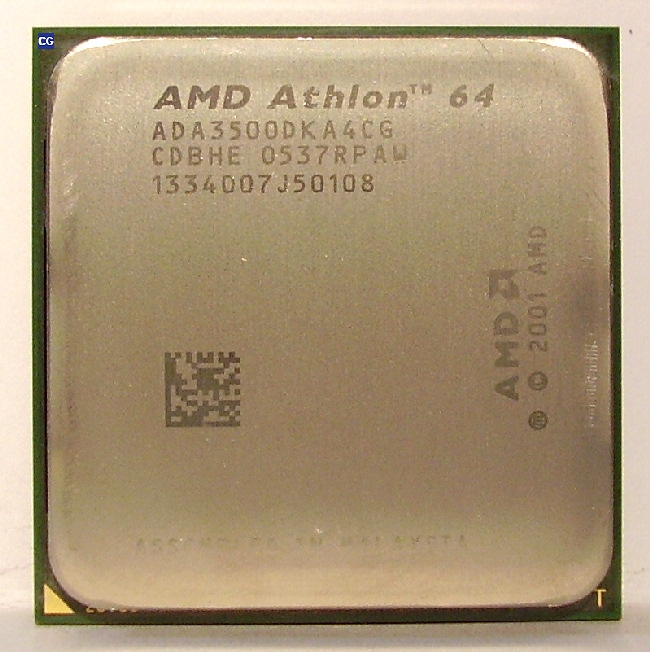

OPN: ADA3500DKA4CG
|
|
|
|
|
