Markteinführung der IBM 6x86L(ow-Voltage) Prozessoren, welche zur fünften Generation der x86-Prozessoren zählen, war 1996. Diese superskalaren und superpipelined Mikroprozessoren sind Pin-kompatibel zum Intel Pentium und können deshalb auf den zu dieser Zeit gängigen Sockel 7 Hauptplatinen betrieben werden. Da die Integer-Leistung des 6x86L gleich getakteten Intel Pentium Prozessoren deutlich überlegen ist, wurde das so genannte P-Rating angewendet. Demnach ist zum Beispiel ein 6x86L PR166+ mit 133 MHz Prozessortakt so schnell wie ein Intel Pentium mit 166 MHz.
IBM 6x86L-P Low-Voltage Prozessoren
|
|
|
|
|
3.000.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
superpipelined, superscalare Architektur (2 Befehle können je Takt gleichzeitig ausgeführt werden)
64 Bit Datenbus
32 Bit Adressbus
MMU (Memory Management Unit)
16 KB + 256 Byte L1 Cache
Verwendung des P-Rating (relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher IBM FRU Info / IBM Modellnummer Info
|
|
|
|
|
|
 |
|
 |
|
IBM 6x86L P120+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
100 MHz
50 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
IBM26 6x86L-2VAP120GB
IBM FRU 88H2295
|
|
|
|
IBM 6x86L P150+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
120 MHz
60 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
IBM26 6x86L-2VAP150GB
IBM FRU 88H2322
|
|
|
|
IBM 6x86L P166+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
133 MHz
66 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
IBM26 6x86L-2VAP166GB
IBM FRU 88H3468
|
|
|
|
|
|
|
IBM 6x86L-PR Low-Voltage Prozessoren
|
|
|
|
|
3.000.000 Transistoren
0,35 µm CMOS Fertigungstechnologie
superpipelined, superscalare Architektur (2 Befehle können je Takt gleichzeitig ausgeführt werden)
64 Bit Datenbus
32 Bit Adressbus
MMU (Memory Management Unit)
16 KB + 256 Byte L1 Cache
Verwendung des P-Rating (relative Leistungsfähigkeit zum Intel Pentium)
unterstützt bis zu 4 GB Speicher IBM FRU Info / IBM Modellnummer Info
|
|
|
|
|
|
IBM 6x86L PR150+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
120 MHz
60 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
IBM26 6x86L-2VAP150GB
IBM FRU 88H3465
|
|
|
|
IBM 6x86L PR166+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
133 MHz
66 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
13200093011
|
|
6x86 L (mit kleinem “x”)
IBM26 6x86L-2VAP166GB
IBM FRU 88H3467
|
|
|
|

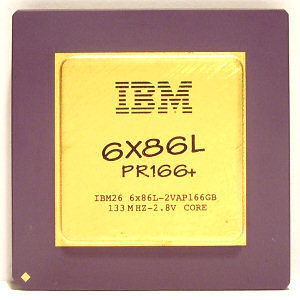

IBM 6x86L PR166+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
133 MHz
66 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
6x86 L (mit kleinem “x”)
IBM26 6x86L-2VAP166GB
133MHZ-2.8V “133”
IBM FRU 88H2313
|
|
|
|

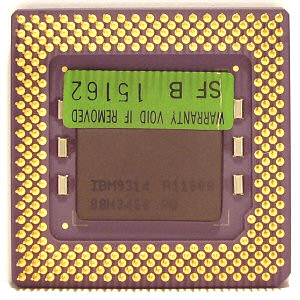

IBM 6x86L PR166+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
133 MHz
66 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
6X86 L (mit großem “X”)
IBM26 6x86L-2VAP166GB
IBM FRU 88H3468
|
|
|
|
IBM 6x86L PR200+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
150 MHz
75 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
6x86 L (mit kleinem “x”)
IBM26 6x86L-2VAP200GB
IBM FRU 88H3465
|
|
|
|
IBM 6x86L PR200+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
150 MHz
75 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
13200093011
|
|
6x86 L (mit kleinem “x”)
IBM26 6x86L-2VAP200GB
IBM FRU 88H3467
|
|
|
|
IBM 6x86L PR200+
|
|
|
|
CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
|
|
|
|
296-Pin sCPGA
7
150 MHz
75 MHz
x 2 (fix)
64/32 Bit
16 KB + 256 Byte
3.000.000
CMOS 0,35 µm
2,8 Volt / 3,3 Volt
|
|
|
|
|
6X86 L (mit großem “X”)
IBM26 6x86L-2VAP200GB
IBM FRU 88H3468
|
|
|
|
|
