IBM 5x86 Prozessoren

12 CPUs gelistet
9 CPUs abgebildet

Markteinführung der IBM 5x86 Prozessoren war Ende 1995. Diese haben eine 486er Pin-Belegung für den Sockel 3, was sich als günstige Aufrüstmöglichkeit älterer 486er Systeme herausstellte, denn in der Mikroarchitektur der IBM 5x86er stecken, anders als beim Namensvetter AMD 5x86, bereits große Teile des Designs der Nachfolgegeneration 6x86.
Der IBM 5x86 wurde von Cyrix entwickelt und designt, lies diese aber mangels eigener Produktionsstätten bei IBM und SGS produzieren. Dies hatte zur Folge daß die 5x86er auch von IBM und SGS unter deren Namen verkauft wurden.

IBM 5x86 Prozessoren

Eckdaten:

2.000.000 Transistoren
0,65 µm CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
superpipelined Architektur
MMU
(Memory Management Unit)
Floating-Point-Unit (Fließkomma-Einheit / Koprozessor)
16 KB write-back L1 Cache
unterstützt bis zu 4 GB Speicher
                                                                            IBM FRU Info / IBM Modellnummer Info

IBM 5x86-3V375GB

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
75 MHz
25 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


IBM 5x86-3V375HF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
75 MHz
25 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


mit blauem Factory-Cooler
IBM FRU 50H5750

IBM 5x86-3V2100QF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

208-Pin PQFP

100 MHz
50 MHz (33 MHz)
x 2 (x 3)
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,3 Volt


IBM 5x86-3V3100GA

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


15100178018

IBM FRU 50H5230

IBM 5x86-3V3100GB

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


IBM FRU 50H8382

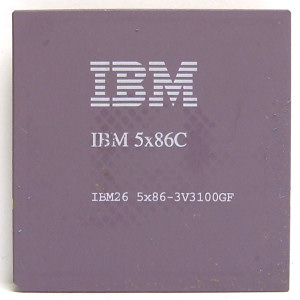

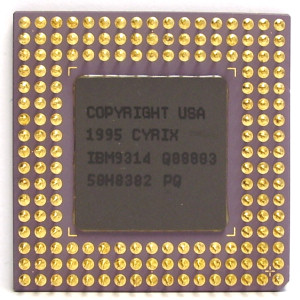

IBM 5x86-3V3100GF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


IBM FRU 88H1052

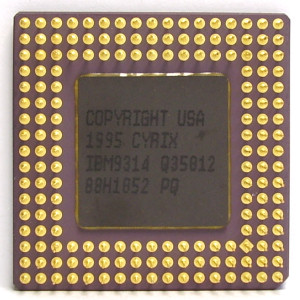

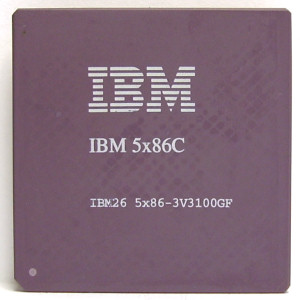

IBM 5x86-3V3100GF

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

208-Pin PQFP
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


IBM FRU 50H8384

IBM 5x86-3V3100GF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

208-Pin PQFP
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


auf 168-Pin Adapter für Sockel 3
IBM FRU 50H8384

IBM 5x86-3V3 100HA

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


Revision A mit blauem Factory-Cooler
IBM FRU 50H5230

IBM 5x86-3V3 100HB

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


15100294010

Revision B mit blauem Factory-Cooler
IBM FRU 50H5750

IBM 5x86-3V3 100HF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
100 MHz
33 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


Revision F mit blauem Factory-Cooler
IBM FRU 50H6281

IBM 5x86-3V3120GF

CPU-Typ:
Sockel:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite:
Level1 Cache:
FPU:
Transistoren:
Technologie:
Spannung:
Produktionsdatum:

168-Pin CPGA
3
120 MHz
40 MHz
x 3
64/32 Bit
16 KB write-back
ja
2.000.000
CMOS 0,65 µm
3,45 Volt


IBM FRU 50H6281
