IBM 386er Prozessoren

10 CPUs gelistet
4 CPUs abgebildet

Markteinführung der IBM 486BLX, -DLC und -SLC Prozessoren war Anfang 1993. Diese so genannten Hybrid-CPUs trugen trotz 386er Pin-Belegung die Bezeichnung “486” da der 486er Befehlssatz implementiert wurden.

IBM 486BLX3 Prozessoren

Eckdaten:

1.400.000 Transistoren
0,8 µm CMOS Fertigungstechnologie
32 Bit Datenbus
32 Bit Adressbus
interne Takt-Verdreifachung
hat einen 16 KB Level1 Cache
nicht zu 100% “Intel” Pin-kompatibel
beherrscht den Real- und Protected-Modus
unterstützt bis zu 4 GB Speicher
                                                                                                                  IBM FRU Info

IBM 486BLX3-60

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

132-Pin PQFP
60 MHz
20 MHz
x 3
32 Bit
32 Bit
32 Bit
16 KB
1.400.000
CMOS 0,8 µm
3,3 Volt

IBM FRU 03H4831

IBM 486BLX3-75

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

132-Pin PQFP
75 MHz
25 MHz
x 3
32 Bit
32 Bit
32 Bit
16 KB
1.400.000
CMOS 0,8 µm
3,3 Volt

IBM FRU 50G3588

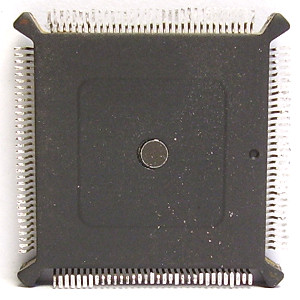

IBM 486BLX3-100

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

132-Pin PQFP
100 MHz
33 MHz
x 3
32 Bit
32 Bit
32 Bit
16 KB
1.400.000
CMOS 0,8 µm
3,3 Volt

IBM FRU

IBM 486DLC2 Prozessoren

Eckdaten:

1.400.000 Transistoren
0,8 µm CMOS Fertigungstechnologie
32 Bit Datenbus
32 Bit Adressbus
interne Takt-Verdopplung
hat einen 16 KB Level1 Cache
ist nicht zu 100% “Intel” Pin-kompatibel
beherrscht den Real- und Protected-Modus
unterstützt bis zu 4 GB Speicher
                                                                                                                  IBM FRU Info

IBM 486DLC2-50

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

132-Pin PQFP
50 MHz
25 MHz
x 2
32 Bit
32 Bit
32 Bit
16 KB
1.400.000
CMOS 0,8 µm
3,3 Volt

IBM FRU 50G????

IBM 486DLC2-66

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

132-Pin PQFP
66 MHz
33 MHz
x 2
32 Bit
32 Bit
32 Bit
16 KB
1.400.000
CMOS 0,8 µm
3,3 Volt

IBM FRU 50G3589

IBM 486SLC2 Prozessoren

Eckdaten:

~ 1.350.000 Transistoren
~ 0,8 µm CMOS Fertigungstechnologie
32 Bit interner Datenbus
16 Bit externer Datebus
24 Bit Adressbus
interne Takt-Verdopplung
hat einen 16 KB Level1 Cache
ist nicht zu 100% “Intel” Pin-kompatibel
beherrscht den Real- und Protected-Modus
unterstützt bis zu 16 MB Speicher
                                                                                                                IBM FRU Info

IBM 486SLC2-32

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

100-Pin PQFP
32 MHz
16 MHz
x 2
32 Bit
16 Bit
24 Bit
16 KB
~ 1.350.000
~ CMOS 0,8 µm
3,3 Volt

IBM FRU

IBM 486SLC2-40

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

100-Pin PQFP
40 MHz
20 MHz
x 2
32 Bit
16 Bit
24 Bit
16 KB
~ 1.350.000
~ CMOS 0,8 µm
3,3 Volt

IBM FRU

IBM 486SLC2-50

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

100-Pin PQFP
50 MHz
25 MHz
x 2
32 Bit
16 Bit
24 Bit
16 KB
~ 1.350.000
~ CMOS 0,8 µm
3,3 Volt

IBM FRU 50G6950

IBM 486SLC2-50

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

100-Pin PQFP
50 MHz
25 MHz
x 2
32 Bit
16 Bit
24 Bit
16 KB
~ 1.350.000
~ CMOS 0,8 µm
3,3 Volt

IBM FRU 50G7261
2 x relabled (50G6662 / 50G6663)

Mobile Version auf einem CPU Board
 für Notebooks und Laptops

IBM 486SLC2-66

CPU-Typ:
CPU-Takt:
Bustakt:
Taktmultiplikator:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:

100-Pin PQFP
66 MHz
33 MHz
x 2
32 Bit
16 Bit
24 Bit
16 KB
~ 1.350.000
~ CMOS 0,8 µm
3,3 Volt

IBM FRU 50G6663


       Prozessorübersicht:




IBM 486BLX3 Serie:




IBM 486DLC2 Serie:




IBM 486SLC2 Serie:



     80386 Prozessorfamilie:


       AMD 80386

Chips 80386

Intel 80386

       Cyrix 386/486 Hybrid

IBM 386/486 Hybrid

Texas Instruments 386/486 Hybrid
