Intel 8086 Prozessoren

40 CPUs gelistet
23 CPUs abgebildet

Markteinführung von Intels erster Generation der 80x86 Prozessoren war am 08.06.1978. Der 8086 ist der Urahn der 80x86-Familie, dessen Architektur bis heute bei zahllosen Prozessorgenerationen Anwendung findet. Der 8086 ist ein vollständiger 16-Bit-Mikroprozessor, da der Bus in- und extern 16-Bit breit ist. Das 8086er Design basiert auf Intels 8085er Prozessoren und wurde bewusst so gestaltet, dass der Befehlssatz, der schon bei den 8085ern verwendet wurde, automatisch in einen gültigen 8086-Quellcode umgewandelt werden kann.
Dem 8086 fehlen jedoch wesentliche Bausteine, wie ein Interrupt- und DMA-Controller, die extern auf dem Mainboard eingebunden wurden. Im fehlt auch die Unterstützung von Gleitkomma-Berechnungen, jedoch kann dieses Manko mittels optionalem Koprozessor aufgehoben werden.
Produziert und verkauft wurden Intels 8086 CPUs bis weit in die 90er mit Taktraten von 4 bis 10 MHz in einer CMOS- und einer verbrauchsoptimierten CHMOS-Version.
Nun, auch Intels 8086er wurden von zahlreichen “second source” Herstellern mit und ohne Lizenz geklont. Darunter waren unter anderem
AMD, Fujitsu, Harris, Intersil, Mitsubishi, NEC, OKI, Siemens, und einige osteuropäische Prozessorschmieden.

Intel 8086 HMOS Prozessoren

Eckdaten:

29.000 Transistoren
3,0 µm HMOS Fertigungstechnologie
16 Bit interner Datenbus
16 Bit externer Datenbus
20 Bit Adressbus
unterstützt bis zu 1024 KB Speicher

Intel C8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


purpur Keramik

Intel C8086-4

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
4,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


purpur Keramik

Intel D8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
09/1983

Intel D8086-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
35/1986

Intel D8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
31/1987

Intel D8086-4

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
4,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
29/1979

Intel D8086 BI

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
30/1982

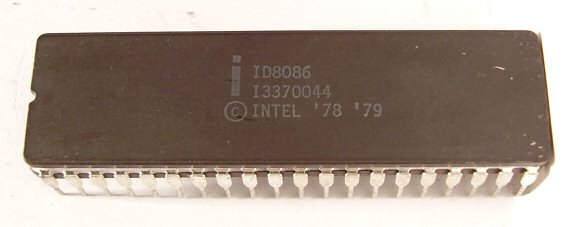

Intel ID8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
37/1983

Temperaturbereich -40°C bis +85°C

Intel ID8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


Temperaturbereich -40°C bis +85°C

Intel LD8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
12/1981

CPU mit burn-in screening
Temperaturbereich -40°C bis +85°C

Intel LD8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
52/1983

CPU mit burn-in screening
Temperaturbereich -40°C bis +85°C

Intel MD8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
08/1997

14200176014

JM38510/53001BQA Military spec
Temperaturbereich -55°C bis
+125°C

Intel MD8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
24/1996

Temperaturbereich -55°C bis +125°C

Intel MD8086/B

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
29/1984

15200120016

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel MD8086/B C

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
03/1990

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel MD8086-2/B

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
45/1985

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel MD8086-2/B

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
49/1991

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel MD8086/Q Q

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
34/1995

Temperaturbereich -55°C bis +125°C

Intel P8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
47/1985

Intel P8086-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


Intel P8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
44/1983

Intel QD8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
27/1988

CPU mit burn-in screening

Intel QD8086-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


CPU mit burn-in screening

Intel QD8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
14/1990

CPU mit burn-in screening

Intel QM8086D1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel QP8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


CPU mit burn-in screening

Intel QP8086-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


CPU mit burn-in screening

Intel QP8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


CPU mit burn-in screening

Intel TD8086

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt
10/1985

Temperaturbereich -40°C bis +85°C

Intel TD8086-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


Temperaturbereich -40°C bis +85°C

Intel TD8086-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin CerDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
HMOS 3,0 µm
5 Volt


Temperaturbereich -40°C bis +85°C

Intel 8086 CHMOS Prozessoren

Eckdaten:

29.000 Transistoren
CHMOS Fertigungstechnologie
16 Bit interner Datenbus
16 Bit externer Datenbus
20 Bit Adressbus
unterstützt bis zu 1024 KB Speicher
die Leistungsaufnahme der CHMOS-Prozessoren ist gegenüber den HMOS-Prozessoren bei gleicher Taktrate deutlich geringer

Intel MD80C86

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


Temperaturbereich -55°C bis +125°C

Intel MD80C86-2/B C

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

Intel N80C86AL

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

44-pin PLCC
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


Intel N80C86AL-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
sSpec:
Produktionsdatum:

44-pin PLCC
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt
SX022
13/1990

Intel P80C86A

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


Intel P80C86A-1

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
10,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


Intel P80C86A-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt
20/1988

Intel P80C86AL

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
5,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt


Intel P80C86AL-2

CPU-Typ:
CPU-Takt:
Busbreite intern:
Busbreite extern:
Adressbusbreite:
Transistoren:
Technologie:
Volt:
Produktionsdatum:

40-pin PDIP
8,0 MHz
16 Bit
16 Bit
20 Bit
29.000
CHMOS
5 Volt



       Prozessorübersicht:



       Intel 8086 HMOS Serie:



       Intel 8086 CHMOS Serie:



     8086 Prozessorfamilie:


       AMD 8086

Fujitsu 8086

Harris 8086
       Intel 8086

Intersil 8086

Matsushita 8086

MHS 8086

Mitsubishi 8086

NEC 8086

OKI 8086

Siemens 8086


       Weitere Links:


       Intel 8086 Vorgänger

Intel 8086 Nachfolger

Intel 8088 Prozessoren

nach oben
