Markteinführung der Intel Mobile Pentium II Prozessoren war am 02.04.1998. Diese gehören zur 6. Generation der x86 Prozessoren. Der Mobile Pentium II wurde mit Taktraten von 233 MHz bis 400 MHz angeboten.
Intel Pentium II “Tonga” Prozessoren
|
|
|
|
|
P6 Mikroarchitektur
7.500.000 Transistoren
0,25 µm Fertigungsprozess
64 Bit Datenbus
32 Bit Adressbus
MMX (57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
512 KB L2 Cache
unterstützt bis zu 4 GB Speicher Ordering Information
|
|
|
|
|
|
Mobile Pentium II 233MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Tonga
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
SL2KH
44/1998
|
|
|
|
|
Mobile Pentium II 80523TX233512
|
|
|
|
Mobile Pentium II 233MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Tonga
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
SL2KH
44/1998
|
|
|
|
|
Mobile Pentium II 80523TX233512
mit Aktivkühler
|
|
|
|
Mobile Pentium II 266MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Tonga
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
SL2KJ
25/1998
|
|
|
|
|
Mobile Pentium II 80523TX266512
|
|
|
|
Mobile Pentium II 300MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Tonga
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
SL2RS
08/1999
|
|
|
|
|
Mobile Pentium II 80523TX300512
|
|
|
|
Mobile Pentium II 233MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Tonga
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
43/1998
|
|
|
13200040010
|
|
Mobile Pentium II PMD23305002AB
|
|
|
|
Mobile Pentium II 266MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Tonga
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
|
|
|
13200040010
|
|
Mobile Pentium II PMD26605002AB
|
|
|
|

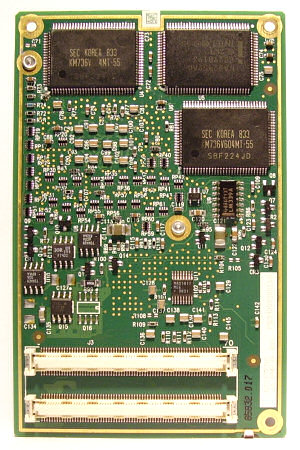

Mobile Pentium II 300MHz
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Tonga
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
|
|
|
13200040010
|
|
Mobile Pentium II PMD30005001AA
|
|
|
|
Mobile Pentium II 233
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Tonga
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
|
|
|
|
|
PME23305001AA
|
|
|
|

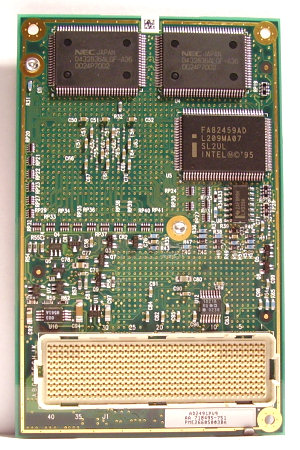

Mobile Pentium II 266
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Tonga
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
|
|
|
|
|
PME26605003BA
|
|
|
|

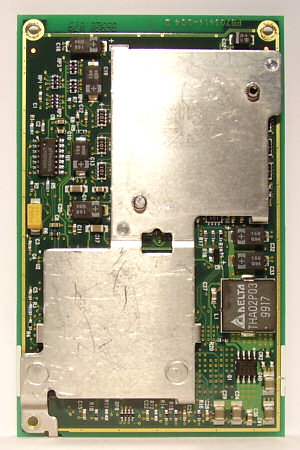

Mobile Pentium II 300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Tonga
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
512 KB
7.500.000
0,25 µm
k. A.
|
|
|
|
|
PME30005002AA
|
|
|
|
|
|
|
Intel Mobile Pentium II “Dixon” Prozessoren
|
|
|
|
|
P6 Mikroarchitektur
0,25 µm / 0,18 µm Fertigungsprozess
64 Bit Datenbus
32 Bit Adressbus
MMX (57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
256 KB L2 Cache
unterstützt bis zu 4 GB Speicher Ordering Information
|
|
|
|
|
|
Mobile Pentium II 266PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3DR
09/1999
|
|
|
|
|
Low-Voltage Mobile Pentium II (1,5V)
KC80524KX266256
|
|
|
|
Mobile Pentium II 266PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32Q
|
|
|
|
|
Mobile Pentium II KC80524KX266256
KC 266/256
|
|
|
|
Mobile Pentium II 266PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-pin mPGA
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3HH
|
|
|
|
|
Mobile Pentium II KP80524KX266256
KP 266/256
|
|
|
|

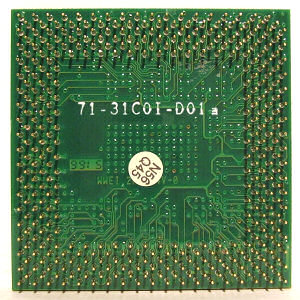

Mobile Pentium II 300PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32R
14/1999
|
|
|
|
|
Mobile Pentium II KC80524KX300256 KC 300/256 auf Sockel 370 Adapter
|
|
|
|
Mobile Pentium II 300PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-pin mPGA
Dixon
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3HJ
16/1999
|
|
|
|
|
Mobile Pentium II KP80524KX300256
KP 300/256
|
|
|
|
Mobile Pentium II 333
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32S
|
|
|
|
|
Mobile Pentium II KC80524KX333256
KC 333/256
|
|
|
|
Mobile Pentium II 333
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-pin mPGA
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3HK
13/1999
|
|
|
|
|
Mobile Pentium II KP80524KX333256
KP 333/256
|
|
|
|
Mobile Pentium II 366
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
366 MHz
x 5,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3AG
|
|
|
|
|
Mobile Pentium II KC80524KX366256
KC 366/256
|
|
|
|
Mobile Pentium II 366
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-pin mPGA
Dixon
366 MHz
x 5,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL3HL
43/1999
|
|
|
|
|
Mobile Pentium II KP80524KX366256
KP 366/256
|
|
|
|
Mobile Pentium II 400
Qualification Sample
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
QB59
15/1999
|
|
|
|
|
Mobile Pentium II KC80524TX400256 KC 400/256
|
|
|
|
Mobile Pentium II 400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-ball BGA
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
SL3EM
27/1999
|
|
|
|
|
Mobile Pentium II KC80524TX400256
KC 400/256
|
|
|
|
Mobile Pentium II 400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
615-pin mPGA
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
SL3BW
26/1999
|
|
|
|
|
Mobile Pentium II KP80524TX400256
KP 400/256
|
|
|
|
Mobile Pentium II 266PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32M
04/1999
|
|
|
|
|
Mobile Pentium II 80524KX266256
266PE/256
|
|
|
|
Mobile Pentium II 300PE
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32N
14/1999
|
|
|
13200060010
|
|
Mobile Pentium II 80524KX300256
300PE/256
|
|
|
|
Mobile Pentium II ?333?
Engineering Sample
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
Q761
45/1998
|
|
|
|
|
Mobile Pentium II 80524KX333256
333/256
|
|
|
|
Mobile Pentium II 333
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL32P
01/1999
|
|
|
|
|
Mobile Pentium II 80524KX333256
333/256
|
|
|
|
Mobile Pentium II 366
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
366 MHz
x 5,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
SL36Z
33/1999
|
|
|
|
|
Mobile Pentium II 80524KX366256
366/256
|
|
|
|
Mobile Pentium II 400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
Mini-Cartridge
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
SL3JW
31/1999
|
|
|
|
|
Mobile Pentium II 80524KX400256
400/256
|
|
|
|
Mobile Pentium II 266
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
k. A.
|
|
|
|
|
PMF26602001AA / PMF26602002AA
|
|
|
|

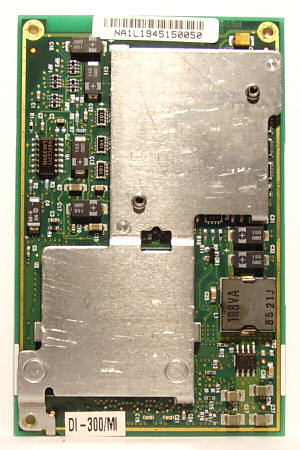

Mobile Pentium II 300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Dixon
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
k. A.
|
|
|
|
|
PMF30002001AA
|
|
|
|
Mobile Pentium II 333
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
k. A.
|
|
|
13200040010
|
|
PMF33302002AA
|
|
|
|
Mobile Pentium II 366
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Dixon
366 MHz
x 5,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
k. A.
13/1999
|
|
|
13200040010
|
|
PMF36602001AA
|
|
|
|
Mobile Pentium II 400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-1
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
k. A.
|
|
|
|
|
PMF40002001AA
|
|
|
|
Mobile Pentium II 266
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
266 MHz
x 4,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
|
|
|
|
|
PMG26602001AA
|
|
|
|
Mobile Pentium II 300
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
300 MHz
x 4,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
|
|
|
13200040010
|
|
PMG30002001AA
|
|
|
|
Mobile Pentium II 333
Qualification Sample
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
|
|
|
|
|
PMG33302001QS
|
|
|
|
Mobile Pentium II 333
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
333 MHz
x 5,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
|
|
|
|
|
PMG33302001AA
|
|
|
|
Mobile Pentium II 366
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
366 MHz
x 5,5
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,25 µm
|
|
|
13200040010
|
|
PMG36602002AA
|
|
|
|

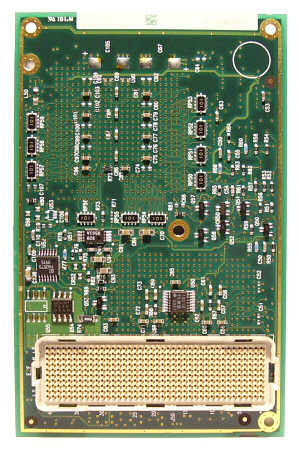

Mobile Pentium II 400
|
|
|
|
CPU-Typ:
Kern:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Level2 Cache:
Transistoren:
Fertigungsprozess:
sSpec:
Produktionsdatum:
|
|
|
|
MMC-2
Dixon
400 MHz
x 6,0
66 MHz
64/32 Bit
32 KB (16/16)
256 KB
0,18 µm
33/1999
|
|
|
13200040010
|
|
PMG40002001AA
|
|
|
|
|
