Intel 80386 Prozessoren

43 CPUs gelistet
37 CPUs abgebildet

Markteinführung von Intels dritter Generation der 80x86 Prozessoren war am 17.10.1985. Intels 80386DX in der CPGA-Version nutzt als Schnittstelle zum Mainboard den 386er LIF-Sockel.

Intel 80386DX Prozessoren

Eckdaten:

275.000 Transistoren
1,5 µm CHMOS III und 1,0 µm CHMOS IV Fertigungstechnologie
32 Bit Datenbus multiplexed
32 Bit Adressbus multiplexed
unterstützt bis zu 4 GB Speicher
beherrscht den Real-, Protected- und Virtual-Mode
Ordering Information

A80386-12

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
12 MHz
32 Bit
32 Bit
275.000
CHMOS
5 Volt
S40277, S40343

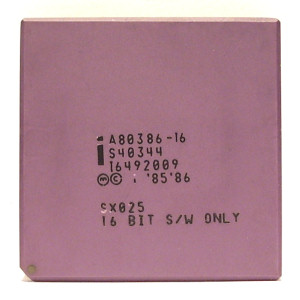

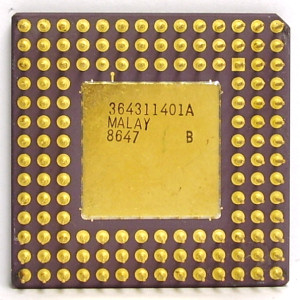

A80386-16 (16 BIT S/W ONLY)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX025
25/1987
Malaysia

15100500012

seltene CPU die aufgrund eines Fehlers nicht unter
32-Bit Betriebssystemen läuft

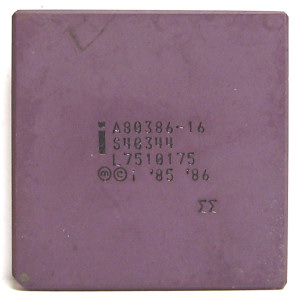

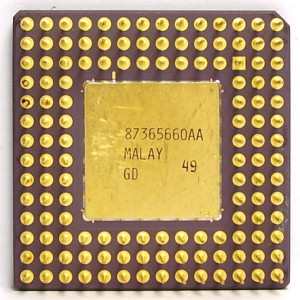

A80386-16 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
ohne
03/1988
Malaysia

A80386-20 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
S40362
11/1988
Malaysia

A80386-25 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX050
28/1988
Malaysia

A80386DX-16 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
ohne
36/1988
Malaysia

15100082019

A80386DX-16 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX213
43/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-16 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX236
07/1990
Korea

mit Intel-, i386-Logo

A80386DX-16 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX153 TWN
04/1992
Malaysia

mit Intel-, i386- und DX-Logo

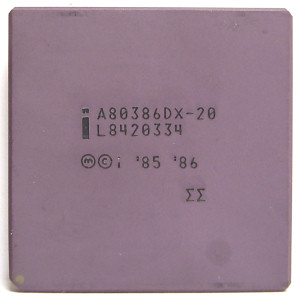

A80386DX-20 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
ohne
45/1988
Malaysia

A80386DX-20 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX214
28/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-20 IV (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX217
29/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-20 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SD18
11/1990
Malaysia

mit Intel- und i386-Logo

A80386DX-20 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX542
06/1993
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX20

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
20 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt

48/1998
Malaysia

mit Intel-, i386- und DX-Logo

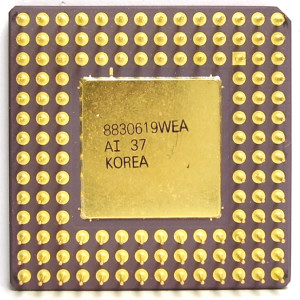

A80386DX-25 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
ohne
42/1988
Korea

A80386DX-25 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX215
08/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-25 (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS III 1,5 µm
5 Volt
SX133
02/1989
Malaysia

15200136019

A80386DX-25 IV (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX218
46/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-25 IV (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt




mit Intel-, i386- und DX-Logo

A80386DX-25 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX218
11/1991
Korea

mit Intel- und i386-Logo

A80386DX25 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX158
45/1988
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX25 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX158
27/1989
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX25 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX158
45/1988
Malaysia

geöffnete CPU
Intel-, i386- und DX-Logo

A80386DX-25

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
ohne
20/1995
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX-25I IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX097



I = ICE-386/25 Prozessor
(In-Circuit Emulator)
mit Intel-, i386- und DX-Logo

A80386DX-33 IV (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX211
31/1989
Malaysia

mit Intel- und i386-Logo

A80386DX-33 IV (Doppel Sigma)

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt




mit Intel-, i386- und DX-Logo

A80386DX-33 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX366
29/1991
Korea

mit Intel- und i386-Logo

A80386DX-33 IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX544
19/1992
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX33

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
ohne
22/1996
Malaysia

mit Intel-, i386- und DX-Logo

A80386DX33

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
ohne
21/1999
Malaysia

mit Intel-, i386- und DX-Logo

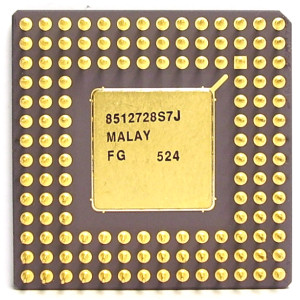

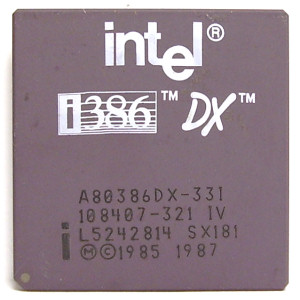

A80386DX-33I IV

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX181
24/1995
Malaysia

15100085012

I = ICE-386/33 Prozessor
(In-Circuit Emulator)
mit Intel-, i386- und DX-Logo

MG80386-16

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS
5 Volt
SM155, SM177



Temperaturbereich -55°C bis +125°C

MG80386-16/B C
5962-8766801XA

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt

33/1999
Malaysia

15100460019

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

MG80386-16/B
5962-8766801MXA

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt

17/1995
Malaysia

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

15100750018

Sehr seltenes 386er Militär-Systemboard mit komplettem Chipsatz
Prozessor MG80386-16/B 5962-8766801XA / Koprozessor MG80387-16/B 5962-8953401XA / DMA Controller MG82380-16/B 5962-8959301ZA

MG80386-16/Q
5962-8766801MXA

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin CPGA
16 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt




CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

MQ80386-20/B C

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

164-pin CQFP
20 MHz
32 Bit
32 Bit
275.000
CHMOS
5 Volt
ohne
50/2000
USA

CPU mit burn-in screening
Temperaturbereich -55°C bis +125°C

NG80386DX-25

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin PQFP
25 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt
SX691
05/1994
Malaysia

15200080013

NG80386DX-33

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin PQFP
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt

07/2000
Malaysia

15200050016

NT80386DX33

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
Made in:

132-pin PQFP
33 MHz
32 Bit
32 Bit
275.000
CHMOS IV 1,0 µm
5 Volt

39/1995
Malaysia

15200064014

Upgrade-Sockel 386 auf 486SX

CPU-Typ:
CPU-Takt:
Datenbusbreite:
Adressbusbreite:
Spannung:

132-pin auf 168-pin
16/20/25/33 MHz
32 Bit
32 Bit
5 Volt

Upgrade-Platine für 386er LIF-Sockel
mit A80486SX-33MHz CPU


       Prozessorübersicht:



       Intel 80386DX Serie:



     80386 Prozessorfamilie:


       AMD 80386

Chips 80386

Intel 80386

       Cyrix 386/486 Hybrid

IBM 386/486 Hybrid

Texas Instruments 386/486 Hybrid


       Weitere Links:


       Intel 80386 Vorgänger

Intel 80386 Nachfolger

Intel 80386 Ordering Information

LIF Sockel für 386er Prozessoren

nach oben

386er LIF-Sockel

Ordering Information
