Intel Embedded Pentium Prozessoren

12 CPUs gelistet
11 CPUs abgebildet

Markteinführung der Intel Pentium P54 Prozessoren war am 07.03.1994, die der Intel Pentium MMX Prozessoren am 08.01.1997. Die Embedded Pentium Prozessoren dieser Seite wurde mit Taktraten von 100 MHz bis 266 MHz angeboten. Als Schnittstelle zum Mainboard werden unter anderem die Sockel 5 und Sockel 7 benötigt.

Embedded Mikroprozessoren entsprechen im Grunde den Standardprozessoren, haben jedoch einen längeren Herstellungszyklus. Embedded Pentium Prozessoren wurden zum Teil bis 2005 produziert.

Intel Embedded Pentium P54 Prozessoren

Eckdaten:

P5 superscalare Mikroarchitektur
3.300.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMU
(Memory Management Unit)
16 KB L1 Cache (jeweils 8 KB Befehls- und write-back Daten-Cache)
unterstützt bis zu 4 GB Speicher

A80502100 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:
FDIV-Bug:

296-pin SPGA
P54C
5/7
100 MHz
x 1,5
66 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,3 Volt
SL2TU
30/2000
nein

seltener 100MHz Embedded-Pentium
Fertigungstechnologie 0,35 µm

A80502133 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P54CS
5/7
133 MHz
x 2,0
66 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,3 Volt
SY022
08/1997

   geöffnete CPU
   Fertigungstechnologie 0,35 µm
   S = Spannungsbereich 3,1V-3,6V
   S = Standart-Timing
   S = Standart-Prozessor

A80502166 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P54CS
7
166 MHz
x 2,5
66 MHz
64/32 Bit
16 Kb (8/8)
3.300.000
Bi-CMOS 0,35 µm
3,5 Volt
SY016
01/1997

   V = Spannungsbereich 3,4V-3,6V
   S = Standart-Timing
   S = Standart-Prozessor

Intel Embedded Pentium MMX Prozessoren

Eckdaten:

4.500.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
superscalare Architektur
(je Takt können 2 Befehle gleichzeitig ausgeführt werden)
MMX (57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
unterstützt bis zu 4 GB Speicher

FV80503200 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27J
15/1999

FV80503200 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27J
10/1998

Heatspreader abgenommen

FV80503233 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
233 MHz
x 3,5
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27S
39/1999

Intel Low-Power (Mobile) Embedded Pentium MMX Prozessoren
Tillamook-Core

Eckdaten:

P5 superscalare Mikroarchitektur
4.500.000 Transistoren
0,25 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMX
(57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
unterstützt bis zu 4 GB Speicher

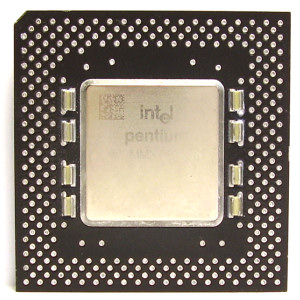

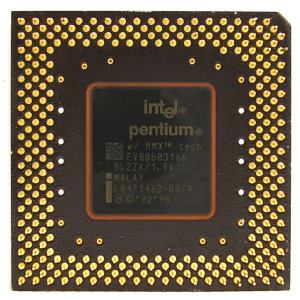

FV80503166 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C Tillamook
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
1,9 Volt
SL2ZX
13/2000

FV80503266 Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C Tillamook
7
266 MHz
x 4,0
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
1,9 Volt
SL2Z4
52/1998

GC80503CSM 166MHz
Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

352-ball HL-PBGA
P55C Tillamook

166 MHz
x 2,5
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
1,8 Volt
SL388
44/2000

GC80503CS EXT 166MHz
Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

352-ball HL-PBGA
P55C Tillamook

166 MHz
x 2,5
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
1,8 Volt
SL3B8


Temperaturbereich -40°C bis +85°C

GC80503CSM 266MHz
Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

352-ball HL-PBGA
P55C Tillamook

266 MHz
x 4,0
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
2,0 Volt
SL389
48/1999

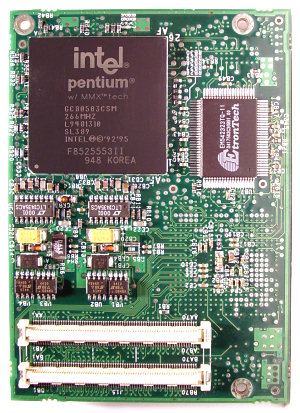

Prozessor auf einem CPU-Board

GC80503CSM 266MHz
Embedded

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

352-ball HL-PBGA
P55C Tillamook

266 MHz
x 4,0
66 MHz
64/32 Bit
32 Kb (16/16)
4.500.000
Bi-CMOS 0,25 µm
2,0 Volt
SL389
33/2002

Prozessor auf einem CPU-Board
