Intel Pentium MMX Prozessoren

16 CPUs gelistet
15 CPUs abgebildet

Markteinführung der Intel Pentium MMX (Multi-Media-eXtensions) Prozessoren war am 08.01.1997. Diese wurden in der Desktop-Version mit Taktraten von 166 MHz bis 233 MHz angeboten. Der P55 nutzt als Schnittstelle zum Mainboard den Sockel 7.

Eckdaten:

P5 superscalare Mikroarchitektur
4.500.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMX
(57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
Teilweise Multi-Prozessor Unterstützung
unterstützt bis zu 4 GB Speicher

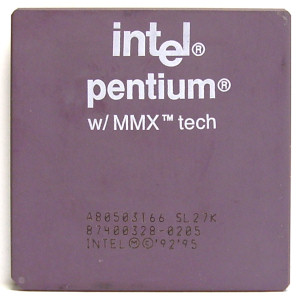

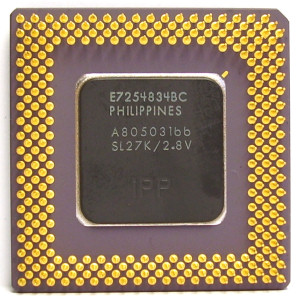

A80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27K
37/1997

A80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL2RY
05/1998

FV80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27H
47/1997

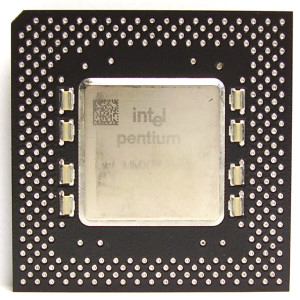

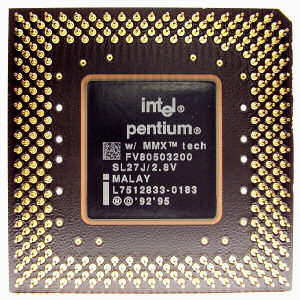

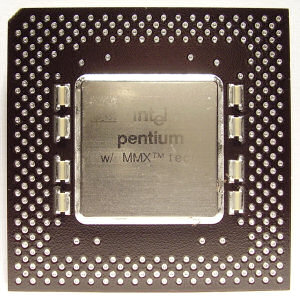

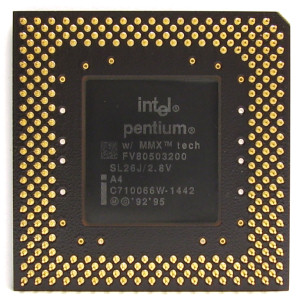

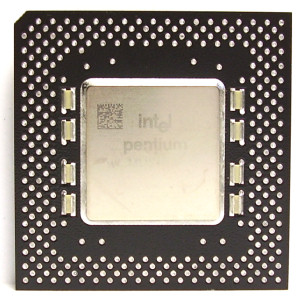

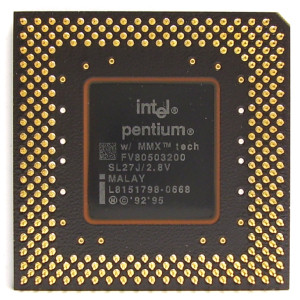

FV80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27J
51/1997

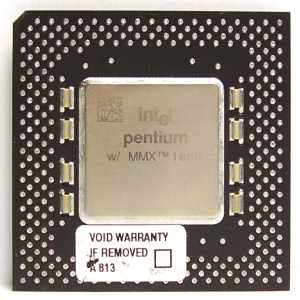

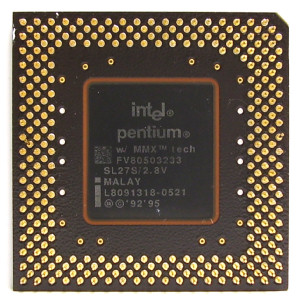

FV80503233

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL27S
37/1998

Intel Boxed Pentium MMX Prozessoren

Eckdaten:

P5 superscalare Mikroarchitektur
4.500.000 Transistoren
0,35 µm Bi-CMOS Fertigungstechnologie
64 Bit Datenbus
32 Bit Adressbus
MMX
(57 zusätzliche SIMD-Befehle speziell für Multi-Media-Anwendungen)
MMU (Memory Management Unit)
32 KB L1 Cache (jeweils 16 KB Befehls- und write-back Daten-Cache)
Teilweise Multi-Prozessor Unterstützung
unterstützt bis zu 4 GB Speicher

BP80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL2HU
27/1997

ohne Boxed-Kühler

BP80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL23X
41/1997

BP80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL2FP
40/1997

ohne Boxed-Kühler

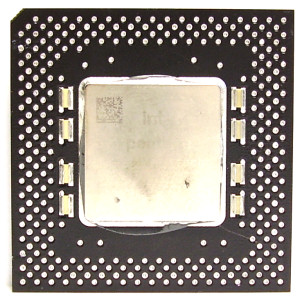

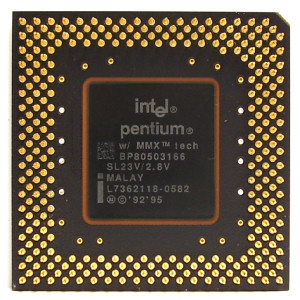

BP80503166

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
166 MHz
x 2,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL23V
50/1997

BP80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin SPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL2S9
11/1998

BP80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL23S, SL2FQ, SL26J


ohne Boxed-Kühler

BP80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL23W
43/1997

BP80503233

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL2BM
30/1998

ohne Boxed-Kühler

BP80503233

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

296-pin PPGA
P55C
7
233 MHz
x 3,5
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL293
42/1997

BP80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

320-pin TCP
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL28J
52/1996

seltene Variante des Intel Pentium MMX mit goldenem Heatspreader

BP80503200

CPU-Typ:
Kern:
Sockel:
CPU-Takt:
Taktmultiplikator:
Bustakt:
Busbreite:
Level1 Cache:
Transistoren:
Technologie:
Spannung:
sSpec:
Produktionsdatum:

320-pin TCP
P55C
7
200 MHz
x 3,0
66 MHz
64/32 Bit
32 KB (16/16)
4.500.000
Bi-CMOS 0,35 µm
2,8 Volt
SL28J
52/1996

seltene Variante des Intel Pentium MMX, goldener Heatspreader entfernt

Die original Lüfter der Boxed-Prozessoren wurden zum Fotografieren abgenommen
